fischer Hohlraumdübel DuoTec
| Bohrernenndurchmesser (d0) | 10 mm |
|---|---|
| Min. Plattendicke (dp) | 9,5 mm |
| Max. Plattendicke (dp) | 55 mm |
| Min. Hohlraumtiefe (a) | 40 mm |
| Schraubendurchmesser (ds) | 4,5 - 5,0 mm |
| Min. Schraubenlänge (ls) | tfix + 60 mm |
| Dübellänge (l) | 50 mm |
Kippdübel neu gedacht: DuoTec für Hohlräume & Vollbaustoffe.

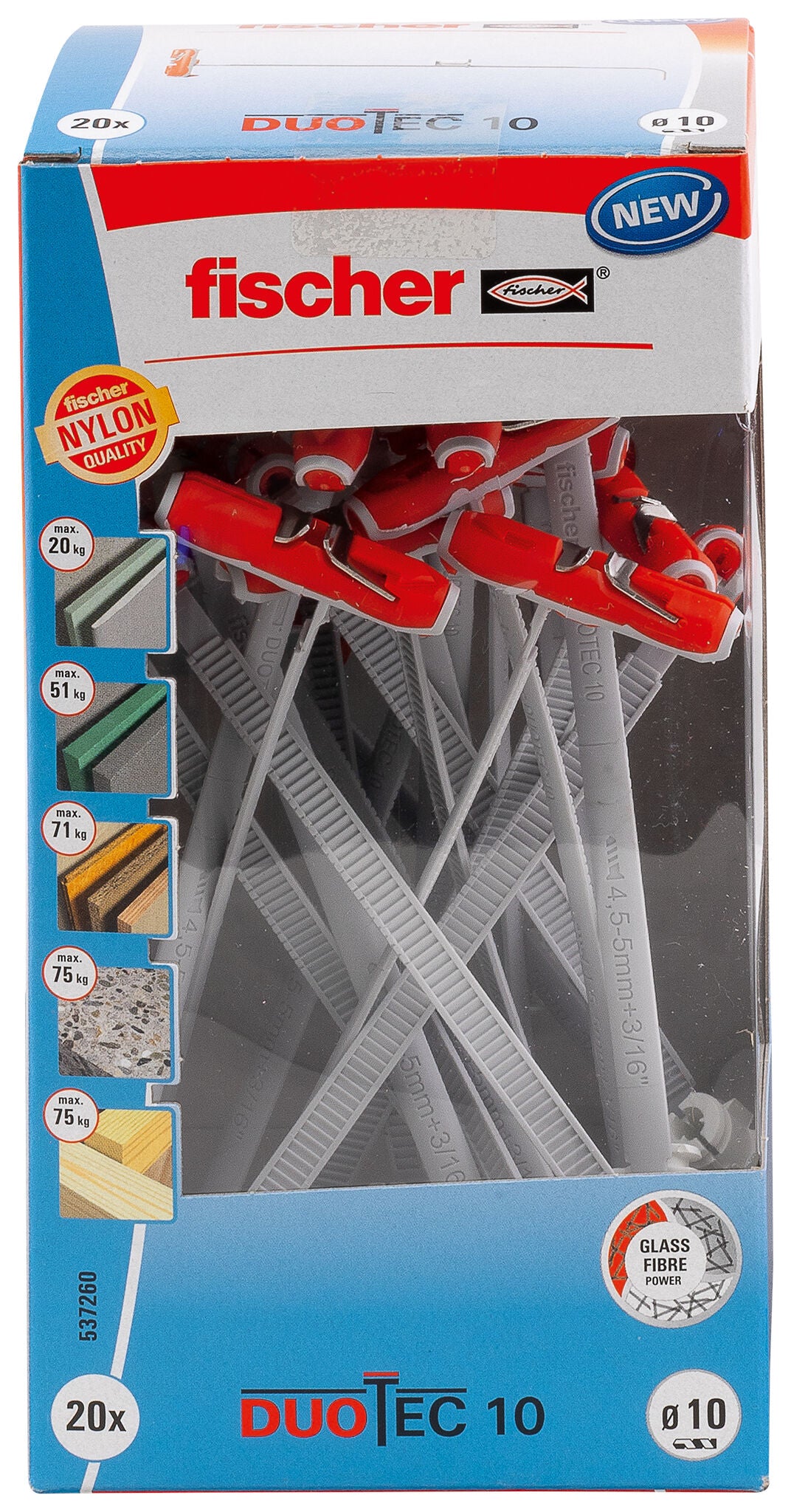

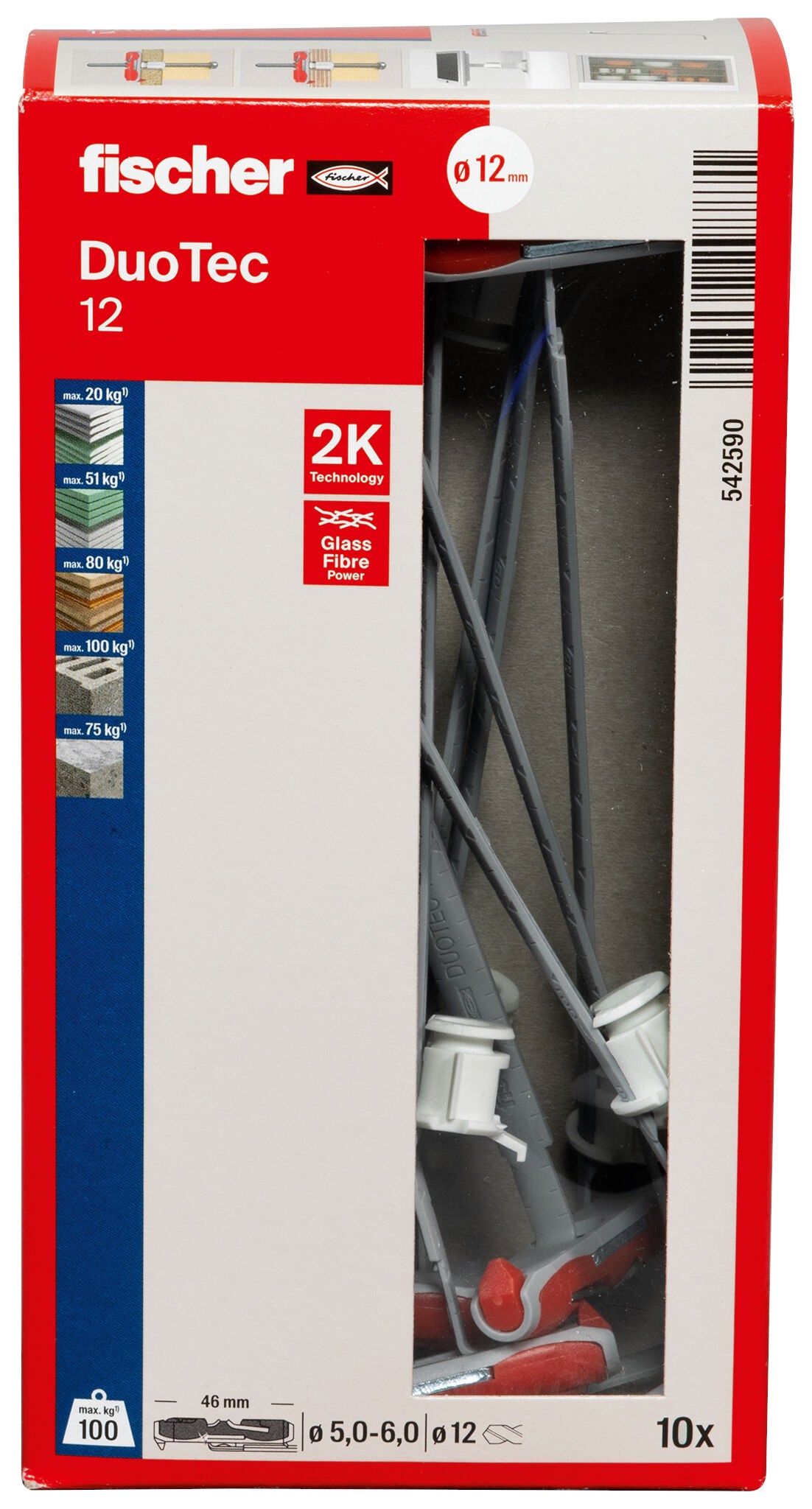

Der Nylon-Kippdübel fischer DuoTec 10 bzw. 12 bietet:
- Hohe Zug- und Querlasten durch 2-Komponenten-Bauweise
-
Kurzes Kippelement, ideal auch für enge und gedämmte Hohlräume.
Kein Einschneiden, dadurch keine Schwächung der Gipskartonplatte - Automatisches Aufklappen des Kippelements hinter der Platte für sicheren Halt
-
Flexible Schraubenaufnahme aus rostfreiem Stahl
verwendbar mit Holz- und Spanplattenschrauben
oder metrischen Haken- und Gewindestangen mit Kontermutter - Doppelfunktion: Bei Bohrlochtreffern in Vollbaustoffen funktioniert der
- Dübel wie ein Spreizdübel

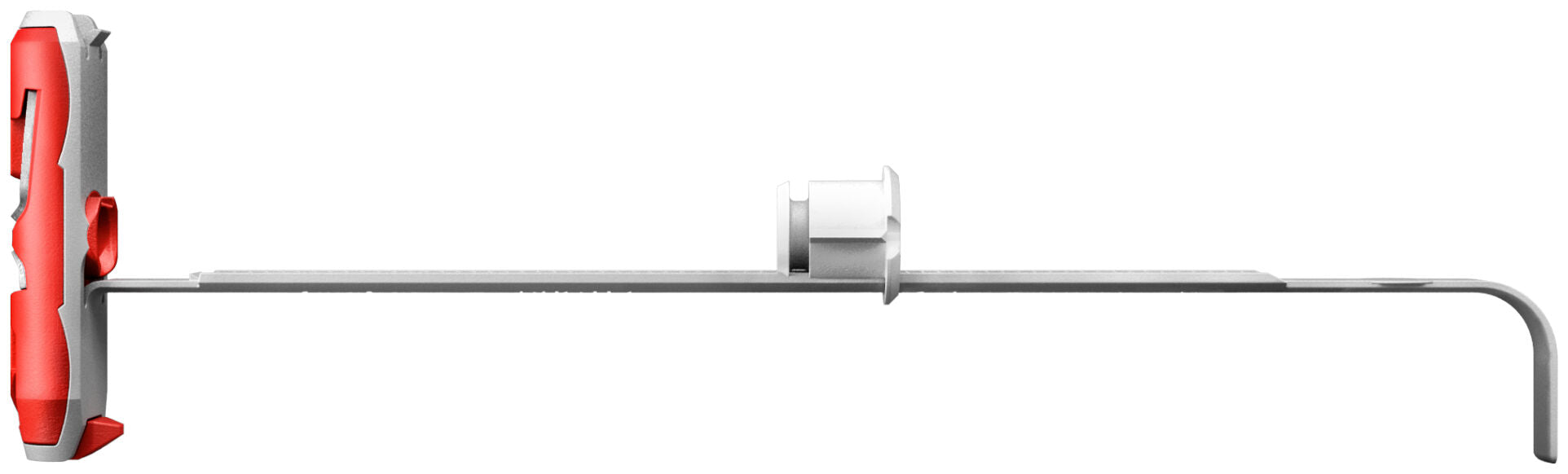

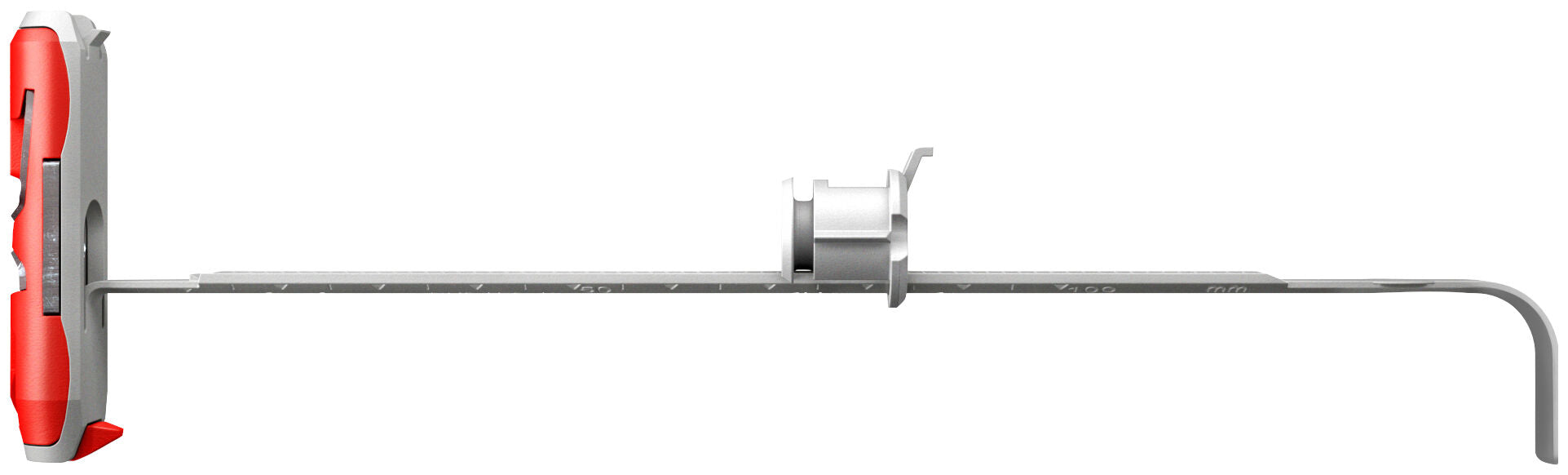

Detailansicht:
Funktionsweise / Montage
Der fischer DuoTec ist für die Vorsteckmontage geeignet.
Einfache Montage mit Hilfe gängiger 10 oder 12 mm Bohrer.
Durch das kurze Kippelement geeignet für enge, auch mit Mineralwolle gedämmte Hohlräume. Länge des Kippelements ist zu beachten!
Bei Vollbaustoffen, wie z. B. Beton oder Holz funktioniert er wie ein Spreizdübel. Achtung, nicht mit metrischen Schrauben!
Die flexible Schraubenaufnahme ermöglicht die Verwendung von Holz-, Spanplatten und metrischen Schrauben und Haken.
Baustoffe
geeignet für:
- Gipskartonplatten
- Gipsfaserplatten
-
Holzplatten wie z. B. OSB-Platten, Spanplatten, MDF-Platten
Stahlplatten - Kunststoffplatten
- Betonhohlsteine
-
Geeignet auch bei:
Vollmaterialien, wie z. B.: Beton, Holz
Wichtiger Hinweis zur Anwendung:
Es gelten die technischen Details (z. B. Baustoffe, Lasten, etc.) der ggf. verfügbare Zulassung. Bitte überprüfen Sie die entsprechenden Dokumente im Downloadbereich unserer Website, kontaktieren Sie uns direkt für eine Beratung – oder informieren Sie sich beim jeweiligen Hersteller.
