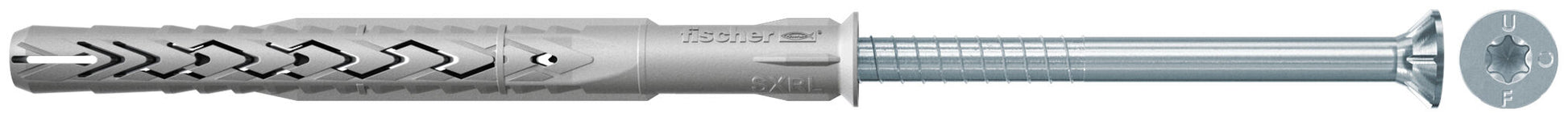

fischer Langschaftdübel SXRL T Senkkopfschraube
Artikelnummer: 540114-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 540114
Hersteller: fischer
Lieferumfang:
Artikelnummer: 540115-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 540115
Hersteller: fischer
Lieferumfang:
Artikelnummer: 540116-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 540116
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522699-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522699
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522700-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522700
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522701-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522701
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522703-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522703
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522704-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522704
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522705-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522705
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522706-1
Hersteller: fischer
Lieferumfang:
Artikelnummer: 522706
Hersteller: fischer
Lieferumfang:
| ETA-Zulassung | ✅ |
|---|---|
| Bohrernenndurchmesser (d0) | 8 mm |
| Dübellänge (l) | 80 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 90 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 30 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 10 mm |
| Antrieb | TX30 |
| ETA-Zulassung | ✅ |
|---|---|
| Bohrernenndurchmesser (d0) | 8 mm |
| Dübellänge (l) | 80 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 90 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 30 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 10 mm |
| Antrieb | TX30 |
| ETA-Zulassung | ✅ |
|---|---|
| Bohrernenndurchmesser (d0) | 8 mm |
| Dübellänge (l) | 100 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 110 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 50 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 30 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 10 mm |
| Antrieb | TX30 |
| ETA-Zulassung | ✅ |
|---|---|
| Bohrernenndurchmesser (d0) | 8 mm |
| Dübellänge (l) | 100 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 110 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 50 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 30 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 10 mm |
| Antrieb | TX30 |
| ETA-Zulassung | ✅ |
|---|---|
| Bohrernenndurchmesser (d0) | 8 mm |
| Dübellänge (l) | 120 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 130 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 70 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 50 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 30 mm |
| Antrieb | TX30 |
| ETA-Zulassung | ✅ |
|---|---|
| Bohrernenndurchmesser (d0) | 8 mm |
| Dübellänge (l) | 120 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 130 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 70 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 50 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 30 mm |
| Antrieb | TX30 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 100 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 110 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 50 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 30 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 10 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 100 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 110 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 50 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 30 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 10 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 120 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 130 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 70 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 50 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 30 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 120 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 130 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 70 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 50 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 30 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 140 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 150 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 90 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 70 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 50 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 140 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 150 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 90 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 70 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 50 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 160 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 170 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 110 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 90 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 70 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 160 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 170 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 110 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 90 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 70 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 180 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 190 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 130 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 110 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 90 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 180 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 190 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 130 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 110 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 90 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 200 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 210 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 150 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 130 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 110 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 200 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 210 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 150 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 130 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 110 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 230 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 240 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 180 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 160 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 140 mm |
| Antrieb | TX40 |
| DIBt-Zulassung | ✅ |
|---|---|
| ETA-Zulassung | ✅ |
| Bohrernenndurchmesser (d0) | 10 mm |
| Dübellänge (l) | 230 mm |
| Min. Bohrlochtiefe bei Durchsteckmontage (h2) | 240 mm |
| Nutzlänge bei Verankerungstiefe 50 mm (tfix) | 180 mm |
| Nutzlänge bei Verankerungstiefe 70 mm (tfix) | 160 mm |
| Nutzlänge bei Verankerungstiefe 90 mm (tfix) | 140 mm |
| Antrieb | TX40 |
Fischer SXRL-T – Die Profi-Lösung für starke Befestigungen.
- Mit der Sicherheitsschraube aus galvanisch verzinktem Stahl ist der Langschaftdübel für Befestigungen im Innenbereich wie Fenstern, Garderoben, Hängeschränken oder TV-Konsolen geeignet.
- Der fischer Langschaftdübel SXRL-T ist mit der fischer Senkkopfschraube mit TX-Antrieb für Mehrfachbefestigungen von nicht tragenden Systemen in Mauerwerk, Beton und Porenbeton zugelassen.
- In Lochsteinmauerwerk leiten die zwei Spreizzonen des Dübels gleichmäßig Kraft ein.
- In Porenbeton und Vollbaustoff vereinen sich diese zu einem langen Spreizelement.
Detailansicht:
Funktionsweise / Montage
- Der SXRL ist geeignet für die Durchsteckmontage.
- In Lochsteinmauerwerk wird durch die zwei Spreizzonen eine untergrundschonende Krafteinleitung gewährleistet. Die porösen Steinstege werden durch die zweite Spreizzone nicht zerstört und können dadurch zur Kraftweiterleitung herangezogen werden.
- Die zwei Spreizzonen vereinen sich im Porenbeton und Vollbaustoffen zu einem langen Spreizelement und garantieren eine gleichmäßige, flächige Lastverteilung in den Untergrund.
- Empfehlenswert zur Befestigung von Holzkonstruktionen.
- Bei Metallkonstruktionen sind Dübel mit breitem Hülsenrand und Sechskantschrauben mit angeformter Unterlegscheibe zu empfehlen.
Baustoffe
- Zugelassen für:
- Hochlochziegel
- Porenbeton
- Hohlblock aus Leichtbeton
- Kalksand-Lochstein
- Wärmedämmblöcke
- Vollblock aus Leicht- und Normalbeton
- Vollziegel
- Kalksand-Vollstein
- Beton ≧ C12/15
Auch geeignet für:
- Naturstein mit dichtem Gefüge
- Vollgips-Platten
Wichtiger Hinweis zur Anwendung:
Es gelten die technischen Details (z. B. Baustoffe, Lasten, etc.) der ggf. verfügbaren Zulassung. Bitte prüfen Sie die entsprechenden Dokumente im Downloadbereich unserer Website, kontaktieren Sie uns direkt für eine Beratung – oder informieren Sie sich beim jeweiligen Hersteller.
